拖拉機(jī)用橡膠油封質(zhì)量的好壞直接影響到拖拉機(jī)產(chǎn)品的使用性能、整機(jī)質(zhì)量。相關(guān)行業(yè)標(biāo)準(zhǔn)中對(duì)油封用膠料有多項(xiàng)性能要求， 膠料的低溫脆性 (脆性溫度) 是其基本性能之一。下面，我們對(duì)橡膠油封成品上取樣進(jìn)行低溫脆性試驗(yàn)， 并分析試樣厚度及打磨情況對(duì)其低溫脆性性能試驗(yàn)的影響。
試驗(yàn)設(shè)備：環(huán)儀儀器 低溫脆化沖擊試驗(yàn)儀
試驗(yàn)樣品：A、B、C、D、E共5種不同規(guī)格的油封；膠料試片， X、Y公司。
樣品制作：
1) 膠料試片上裁取兩種試樣:
a1.標(biāo)準(zhǔn)試片， 長(zhǎng)度為 (25±0.5) mm，寬度為 (6±0.5) mm，厚度為 (2±0.3) mm。
a2.標(biāo)準(zhǔn)試片打磨為 (25±0.5) mm，寬度為 (6±0.5) mm，厚度為 (1.5±0.3) mm。用厚度計(jì)測(cè)量，控制其尺寸。

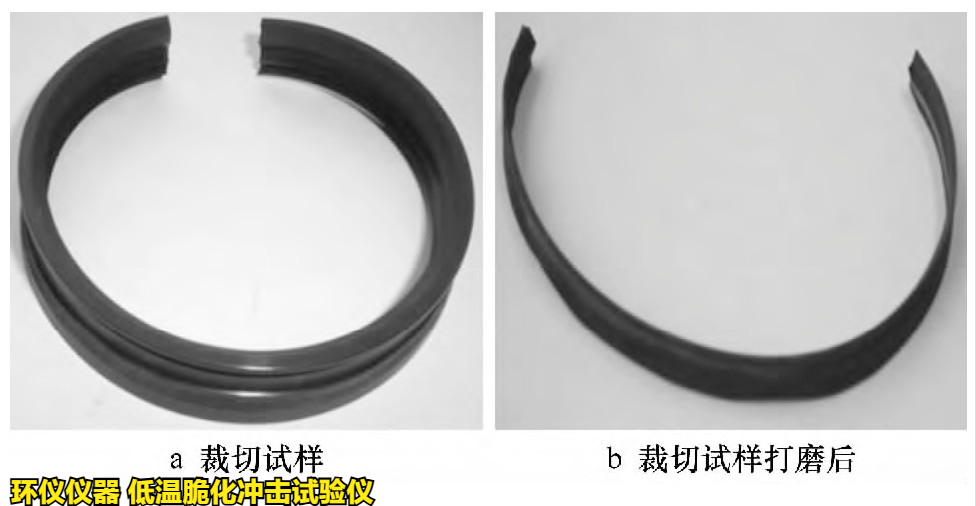

2) 油封成品上取樣后，分兩種制樣:
b1.不進(jìn)行打磨，切取樣品試樣長(zhǎng)25 mm，取寬2 mm，以實(shí)際厚度進(jìn)行試驗(yàn)。
b2.兩面打磨，將切取樣品長(zhǎng)25 mm，寬2 mm，打磨至1.5 mm厚，進(jìn)行試驗(yàn)。
試驗(yàn)步驟：
1.調(diào)節(jié)橡膠低溫脆性試驗(yàn)儀的溫度設(shè)置，使冷卻液的溫度達(dá)到設(shè)定值；將試樣垂直夾在夾持器上(如下圖所示)；
2.啟動(dòng)試驗(yàn)程序，夾持器自動(dòng)落下，開(kāi)始冷凍試樣，同時(shí)儀器自動(dòng)計(jì)時(shí)；試樣冷凍時(shí)間規(guī)定為3 min。
3.試樣冷凍期間，冷凍介質(zhì)溫度波動(dòng)不得超過(guò)±1℃。待試樣在低溫下達(dá)到規(guī)定時(shí)間后，夾持器自動(dòng)升起，沖擊頭在半秒鐘內(nèi)沖擊試樣；
4.取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無(wú)破壞 (每個(gè)試樣只準(zhǔn)沖擊一次) 。
試驗(yàn)結(jié)果分析：
為確保試驗(yàn)結(jié)果的準(zhǔn)確性，我們對(duì)不同膠料配方的試片及不同膠料配方的油封，分別裁取打磨及不打磨的不 同厚度試樣，進(jìn)行低溫脆性性能試驗(yàn)。

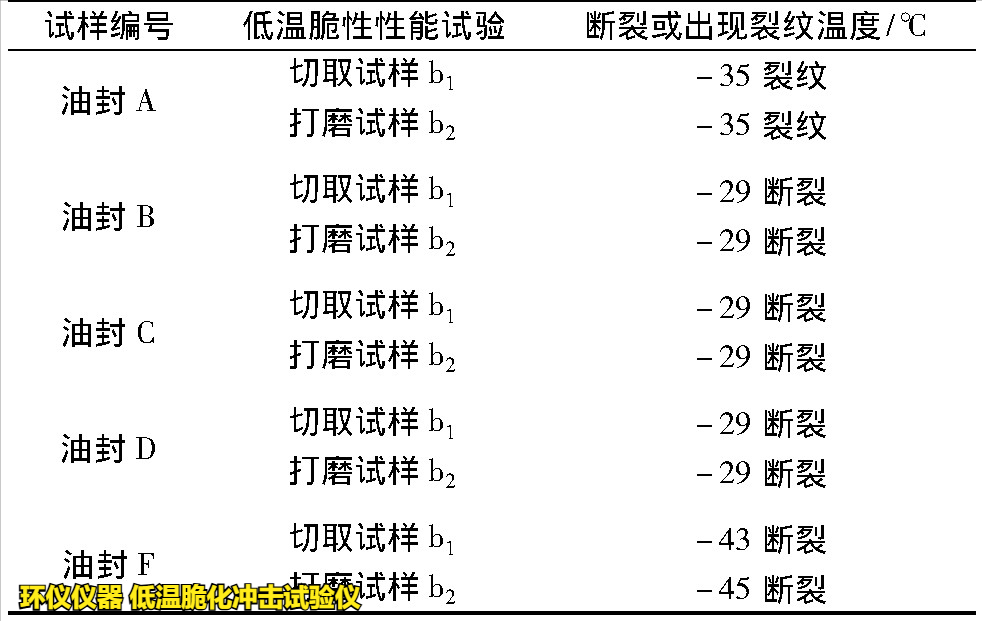

我們選取 5 種不同規(guī)格的油封，分別對(duì)切取試樣 b1和打磨試樣b2進(jìn)行低溫脆性試驗(yàn)，如下表所示。
由上表可以看出，從成品上取樣直接進(jìn)行低溫性能測(cè)試，與成品取樣后進(jìn)行打磨成1.5 mm試片后進(jìn)行低溫性能測(cè)試，所得到的試驗(yàn)結(jié)果是基本一致的。

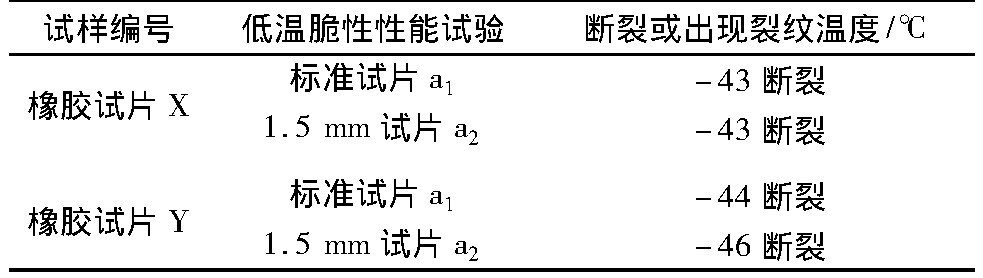

為考察試片的厚度對(duì)低溫脆性結(jié)果產(chǎn)生的影響，我們選取兩種膠料的標(biāo)準(zhǔn)試片，分別對(duì)其標(biāo)準(zhǔn)厚度試片和打磨為1.5 mm厚度的試片進(jìn)行低溫脆性結(jié)果對(duì)比，如下表所示。
由上表看出，標(biāo)準(zhǔn)試片與打磨成1.5 mm的試片進(jìn)行低溫脆性結(jié)果基本一致。結(jié)合兩個(gè)表格的試驗(yàn)結(jié)果，可得出橡膠油封成品上取樣進(jìn)行低溫性能測(cè)試與標(biāo)準(zhǔn)試片進(jìn)行低溫性能測(cè)試結(jié)果一致。
綜上可得：
試樣越薄 (或截面積越小)，試樣受環(huán)境溫度的影響越大，試樣本身整體溫度升高越快，和相對(duì)較厚的試樣比起來(lái)，越不容易被沖斷(或裂)，所以從表觀上就顯得越耐低溫, 即所測(cè)脆性溫度越低。
以上就是低溫脆化沖擊試驗(yàn)儀對(duì)拖拉機(jī)用橡膠油封的低溫脆性試驗(yàn)研究，如有試驗(yàn)疑問(wèn)，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
