硫化膠的脆性溫度測定結(jié)果在很大程度上受試驗方法和試驗裝置影響，為了準(zhǔn)確測定硫化膠的脆性溫度，本研究結(jié)合《GB/T 1682-2014 硫化橡膠 低溫脆性的測定 單試樣法》標(biāo)準(zhǔn)，進行了試樣裁切方向低溫脆性的相關(guān)試驗研究。
試驗設(shè)備：環(huán)儀儀器 橡塑低溫脆化試驗機
試驗過程：
從所抽查的密封圈樣品中隨機選取3個規(guī)格，其所對應(yīng)的硫化試樣脆性溫度均不高于-25 ℃，將硫化試樣按垂直壓延方向和平行壓延方向裁樣，再按照GB/T 1682-2014中程序A來測定試樣的脆性溫度，每個規(guī)格每個方向的試樣均準(zhǔn)備若干，每個溫度點測試2個試樣，測試結(jié)果如下表所示（垂直壓延方向用V表示，平行壓延方向用P表示）。
從上表可以看出：
1.雖然3個規(guī)格密封圈產(chǎn)品質(zhì)量判定標(biāo)準(zhǔn)中對脆性溫度的要求一樣，但是對于不同規(guī)格的硫化試樣，其實際脆性溫度測定結(jié)果有明顯的差別。
2.規(guī)格XA7441對應(yīng)的硫化膠耐低溫性能最好；
3.試樣裁切方向?qū)σ?guī)格XD7433對應(yīng)的硫化膠脆性溫度測定結(jié)果影響較大；
4.規(guī)格YII7445對應(yīng)的硫化膠的脆性溫度在-40~-35 ℃之間。

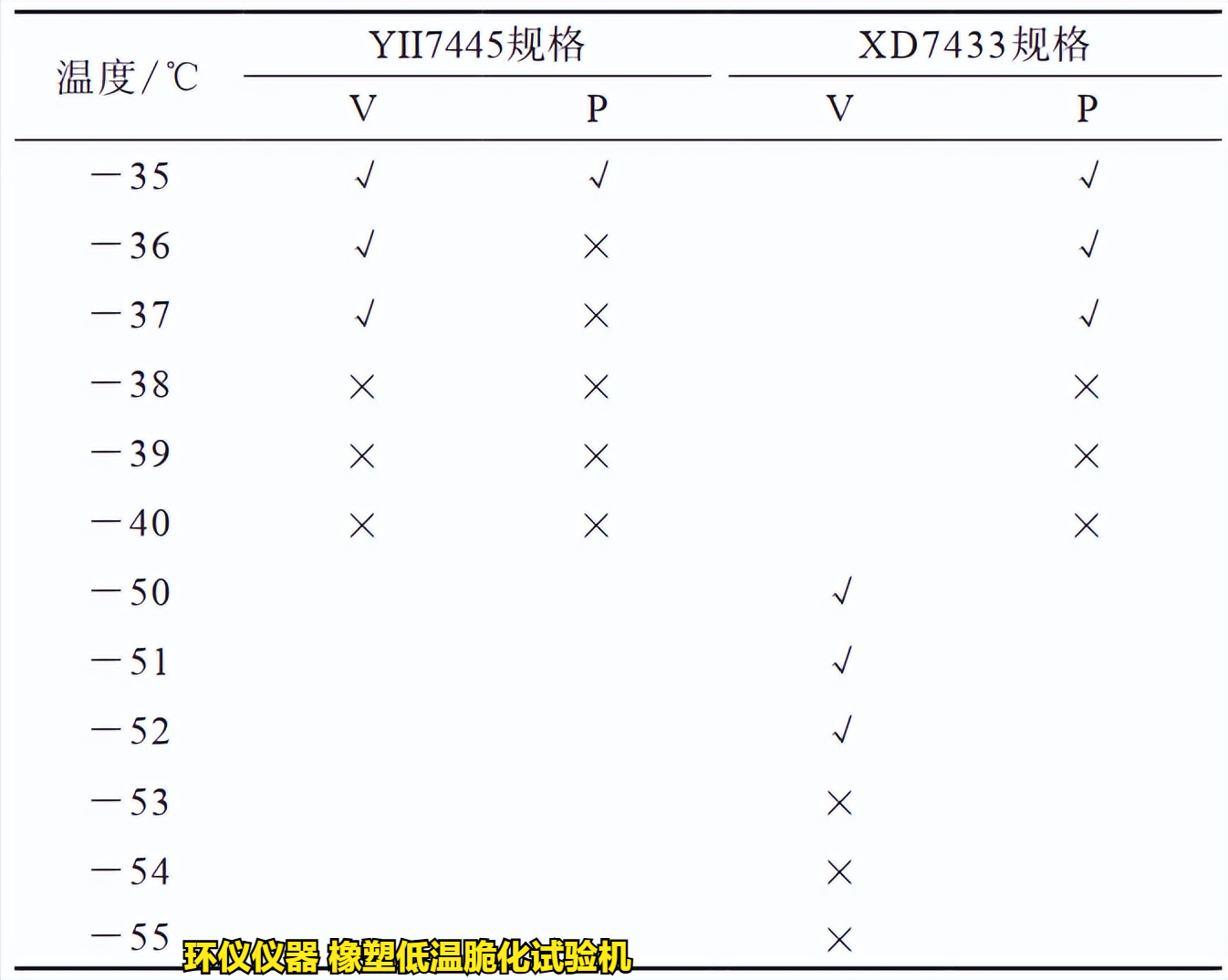

根據(jù)上表結(jié)果選取不同溫度段進行進一步試驗，結(jié)果如下表所示。
從表可以看出：
1.規(guī)格YII7445對應(yīng)的硫化試樣沿垂直壓延方向裁樣測得的脆性溫度為-38℃，沿平行壓延方向裁樣測得的脆性溫度為-36℃；
2.規(guī)格XD7433對應(yīng)的硫化試樣沿垂直壓延方向裁樣測得的脆性溫度為-53℃，沿平行壓延方向裁樣測得的脆性溫度為-38 ℃。
試驗結(jié)論：
1.同一硫化試樣，選取垂直壓延方向和平行壓延方向裁樣，最終對脆性溫度的判定有影響；
2.對于不同規(guī)格的試樣，沿兩個方向裁樣測得的脆性溫度也是不同的，差異大小因材料而異。
以上就是硫化橡膠的單試樣試驗研究，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
