20L腔室法為日本《JIS A 1901:2015 建筑產(chǎn)品用揮發(fā)性有機(jī)化合物和醛類排放量測(cè)定》標(biāo)準(zhǔn)中的相關(guān)測(cè)試方法，下面，我們根據(jù)此標(biāo)準(zhǔn)，對(duì)木地板進(jìn)行甲醛和voc釋放量的試驗(yàn)驗(yàn)證，供大家參考。
試驗(yàn)設(shè)備：環(huán)儀儀器 20L腔室法甲醛voc排放倉(cāng)
試驗(yàn)樣品：尺寸為165mm * 165mm的木質(zhì)地板
試驗(yàn)過(guò)程：
1.試驗(yàn)前，先對(duì)試驗(yàn)箱和釋放艙進(jìn)行清潔，揮發(fā)性有機(jī)化合物的背景濃度足夠低，以免干擾排放測(cè)定?？倱]發(fā)性有機(jī)化合物 (TVOC) 的背景濃度應(yīng)為 20 pg/m2或更低。

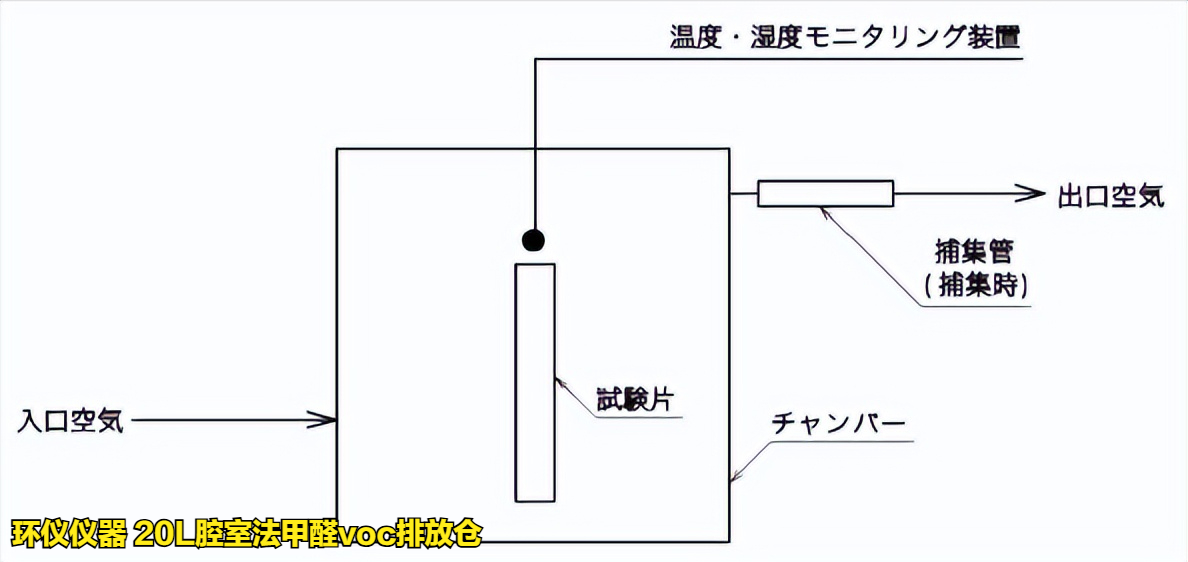

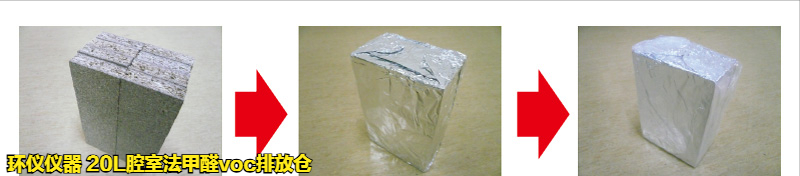

2.樣品按照標(biāo)準(zhǔn)的要求進(jìn)行密封，并按照標(biāo)準(zhǔn)的要求放置在20L腔室中間。如下圖所示。
3.在整個(gè)測(cè)量過(guò)程中，測(cè)試室內(nèi)的空氣溫度和相對(duì)濕度分別保持在25±1℃和50±4%，并以0.5h-1的頻率進(jìn)行通風(fēng)。
由于該測(cè)試是在JISA1901標(biāo)準(zhǔn)制定之前進(jìn)行的，因此環(huán)境空氣溫度保持在25℃而非28℃。醛類化合物采用高效液相色譜法（HPLC）進(jìn)行分析，揮發(fā)性有機(jī)化合物（VOCs）則采用熱脫附/氣相色譜/質(zhì)譜聯(lián)用（TDS/GC/MS）進(jìn)行分析，具體結(jié)果見(jiàn)下表。

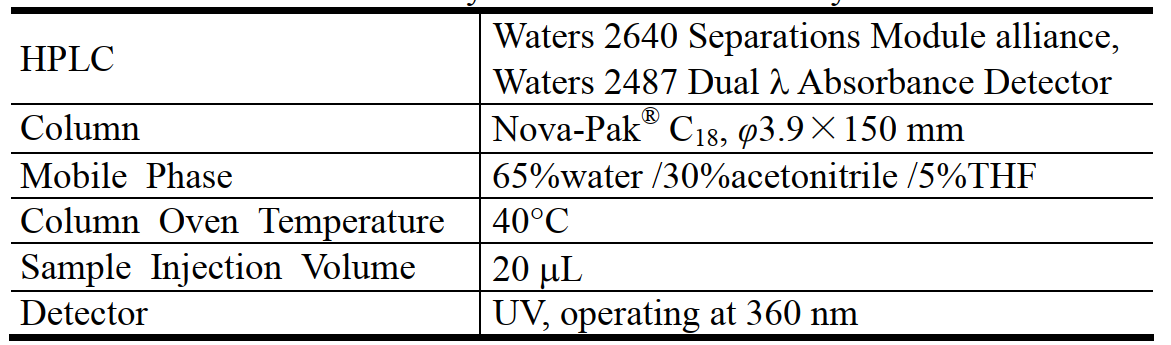

a.甲醛

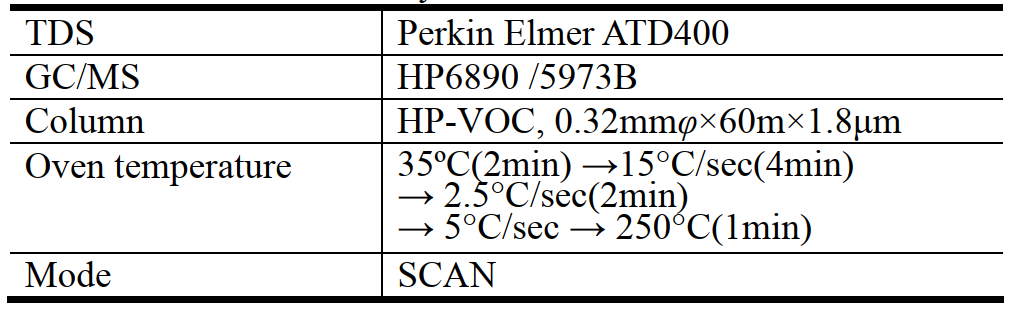

b.VOCs
不同材料的VOCs分析條件略有不同，因此此處僅列出EPS的分析條件。
試驗(yàn)結(jié)果：

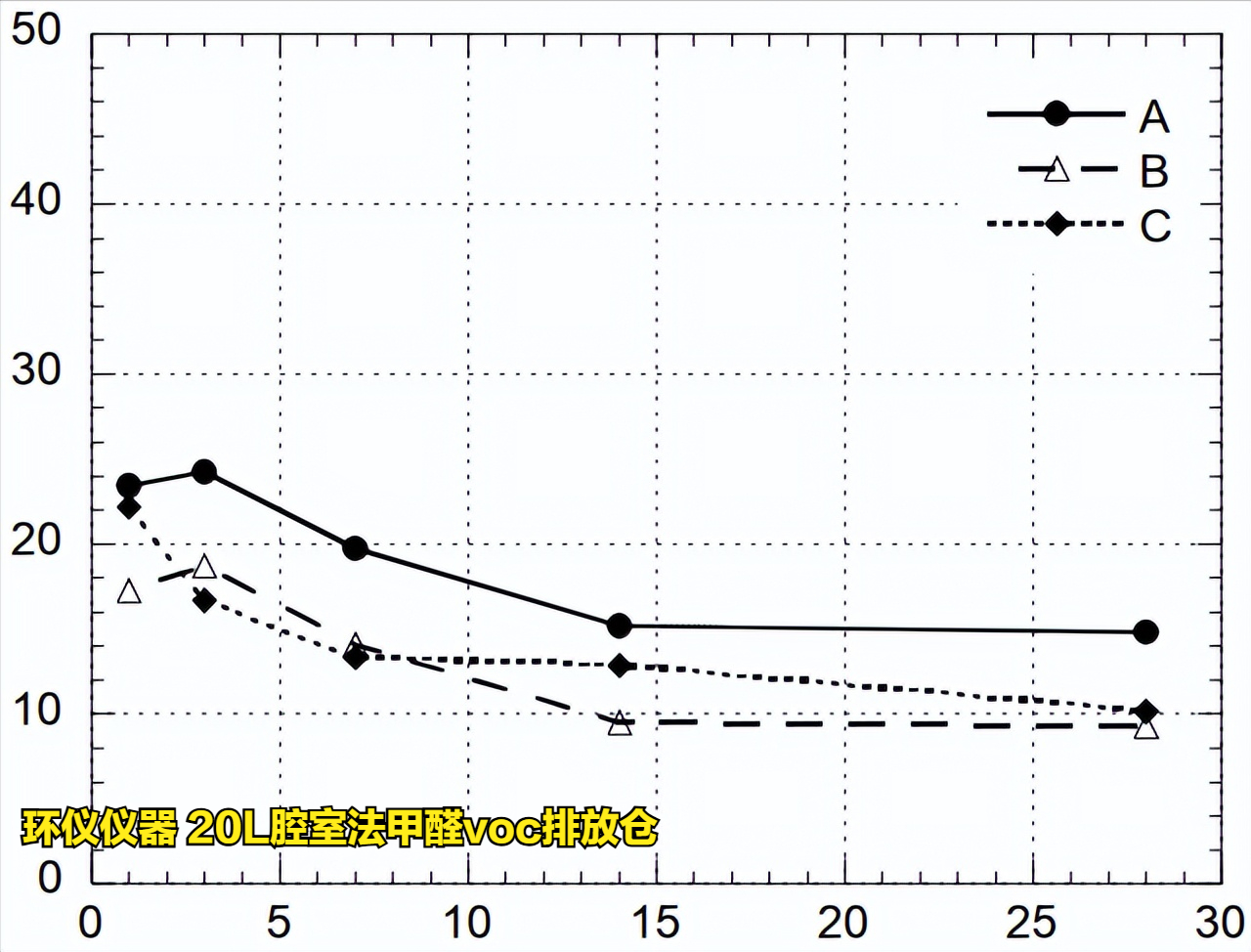

1.下圖顯示了地板材料的甲醛釋放率。
第一天，地板A和B的甲醛釋放率幾乎相同，均為23μg/m2·h。地板B的甲醛釋
放率為17μg/m2·h。28天后，地板材料A的甲醛釋放率為15μg/m2·h，地板材料B和C的甲醛釋放率約為10μg/m2·h。這些釋放率相對(duì)較高。

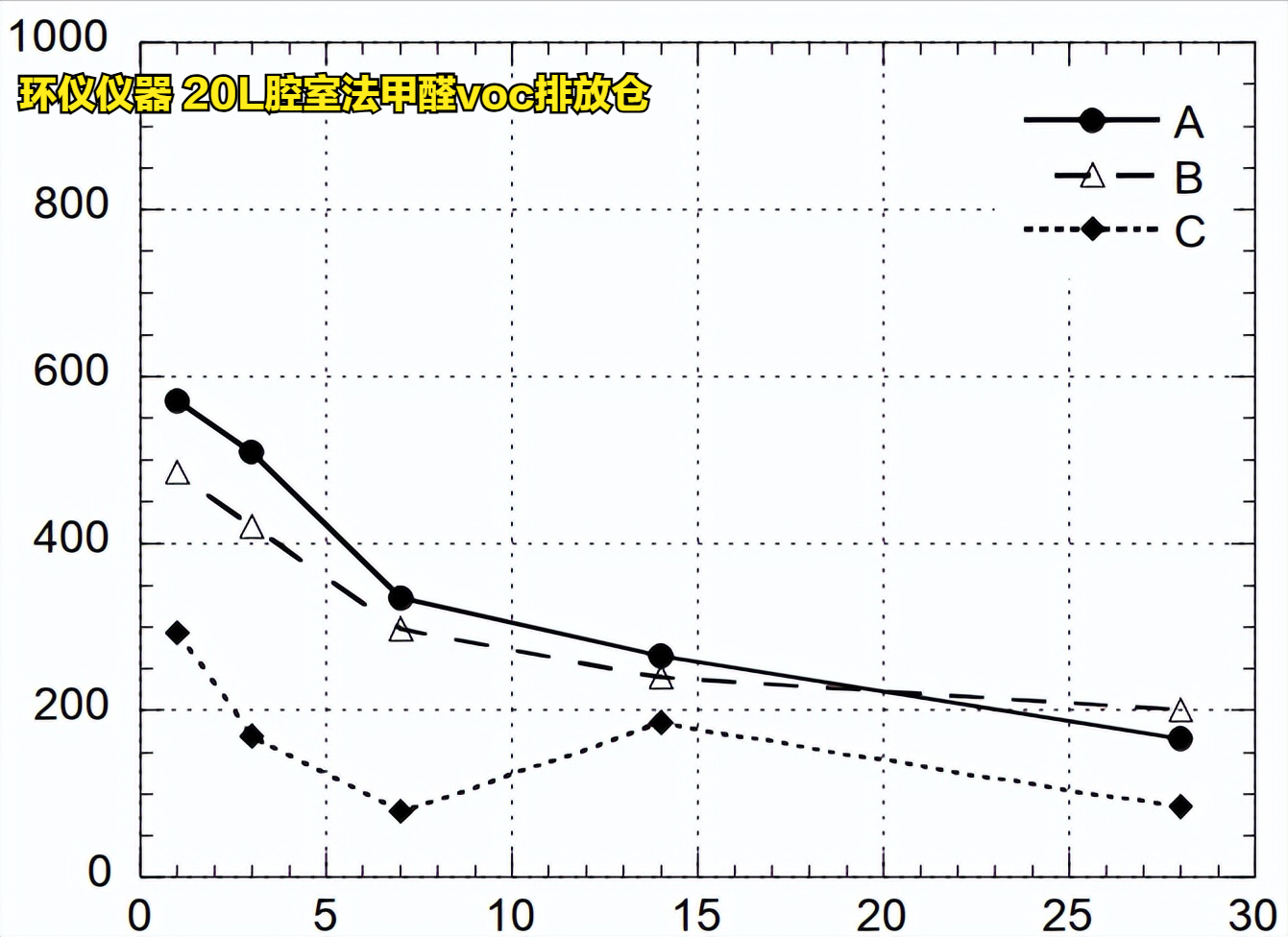

2.下圖顯示了三種地板材料總揮發(fā)性有機(jī)化合物（TVOC)的衰減情況。
此處TVOC以甲苯當(dāng)量計(jì)算。第一天，地板材料A的TVOC為57Oμg/m2·h，地板材料B為490μg/m2·h，地板材料C為300μg/m2·h。

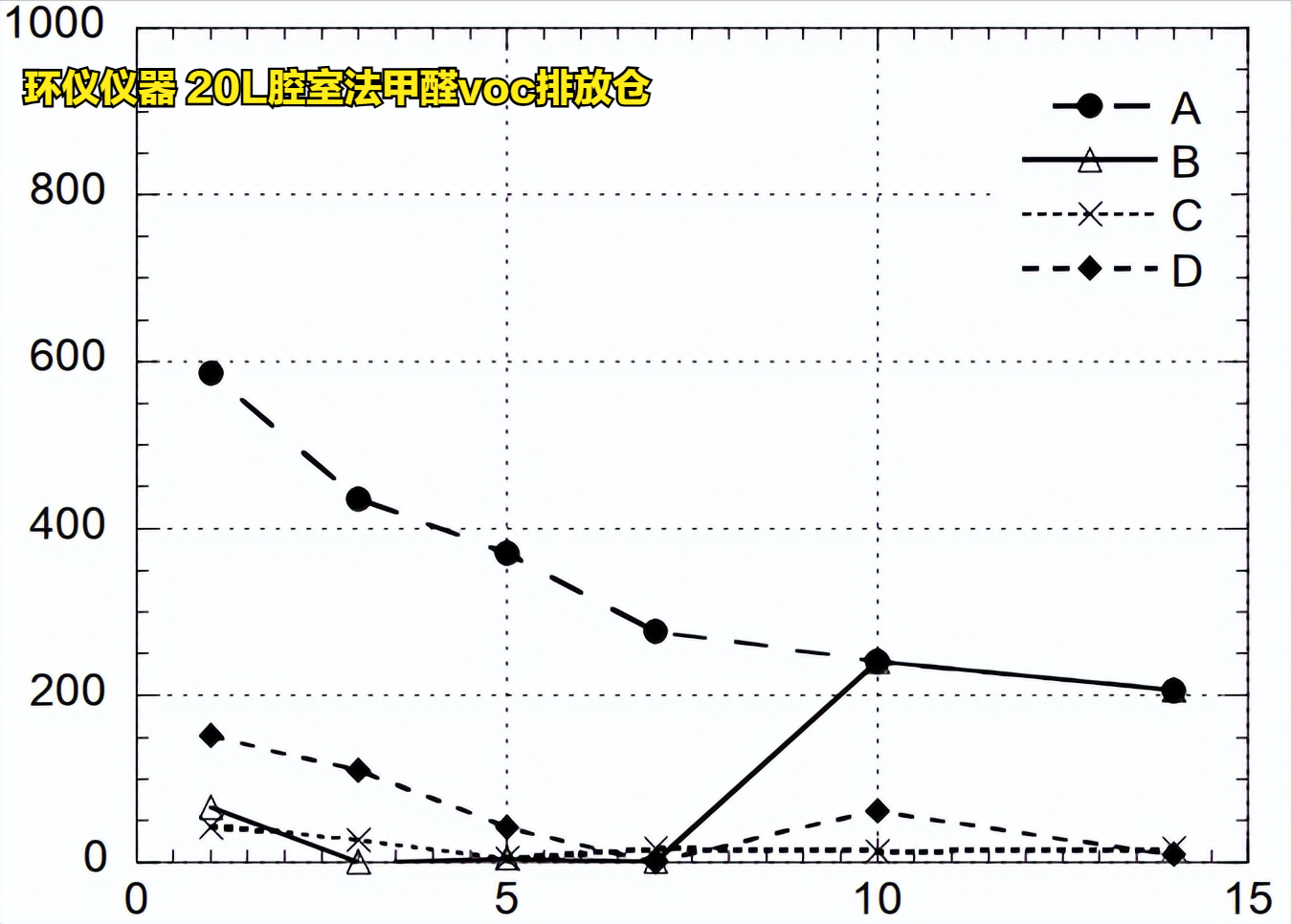

下圖顯示了TVOC的衰減過(guò)程。
EPSA的排放速率在1天后為586μg/m2·h，14天后為206μg/m2·h。EPSB的排放速率在7天內(nèi)約為40μg/m2 ·h。
然而，10天后EPSB的排放量增加。14天后EPSA的排放量為210μg/m2·h。原因尚不清楚。推測(cè)可能是由于EPS內(nèi)部的化學(xué)物質(zhì)擴(kuò)散到表面，增加了排放速率。
我們?cè)诙啻尾煌臏y(cè)量中觀察到EPS存在相同的現(xiàn)象。研究發(fā)現(xiàn)，EPSA釋放VOCs的過(guò)程可能持續(xù)較長(zhǎng)時(shí)間。EPSC在第一天的釋放速率為42μg/m2·h，此后5天仍維持在10~20μg/m2·h的水平。
下圖顯示了苯乙烯的衰減過(guò)程。
苯乙烯是TVOC的主要成分。這些衰減曲線與TVOC的衰減曲線吻合。EPS由苯乙烯單體制成，其中仍殘留有少量苯乙烯單體。EPSA和B的苯乙烯排放率高于美國(guó)EPSD。在此期間，EPSD的苯乙烯排放率低于10μg/m2·h。
以上就是20L腔室法甲醛voc排放倉(cāng)對(duì)木地板的試驗(yàn)驗(yàn)證，如有試驗(yàn)疑問(wèn)，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
